캠 기구의 개요
캠 기구(Cam Mechanism)는 기계 장치 등에서 입력운동을 특정한 방식으로 변환하여 원하는 출력운동을 생성하는 메커니즘입니다. 주로 회전운동으로 비선형적인 직선운동을 구현하는 데 사용되며, 좁은 공간에서 기어나 링크 등에서 얻기 어려운 왕복운동, 간헐운동을 전달할 수 있기 때문에 기계적 자동화, 정밀한 동작 제어, 반복적인 동작을 필요로 하는 다양한 분야에서 활용됩니다.
캠 기구는 기본적으로 캠(Cam)과 팔로워(Follower, 종동자)로 구성됩니다. 캠은 특수한 윤곽이나 홈이 있는 기계요소로서 회전운동 또는 직선운동을 하면서 팔로워의 움직임을 결정합니다. 팔로워는 캠의 표면을 따라 움직이며, 캠의 형상에 따라 특정한 운동 패턴을 가지게 됩니다. 이러한 운동 변환은 정밀하게 설계될 수 있기 때문에 특정한 기계 동작을 자동화하는 데 효과적입니다.
캠 기구는 기계식 시계, 자동차 엔진, 공작 기계, 섬유 기계, 포장 기계 등 다양한 산업에서 핵심적인 역할을 합니다. 특히 캠샤프트(Camshaft)와 같은 자동차 엔진 부품은 캠 기구의 대표적인 사례로, 흡기 및 배기 밸브의 타이밍을 조절하여 엔진의 성능과 효율성을 극대화합니다. 또한, 정밀한 운동을 요구하는 자동화 장비에서도 널리 사용됩니다.
이처럼 캠 기구는 단순한 구조를 가지면서도 높은 정밀도를 제공할 수 있으며, 특정한 패턴의 운동을 지속적으로 반복하는 기능을 수행할 수 있어 기계 장치에서 필수적인 요소로 자리 잡고 있습니다.
캠 기구의 구조 및 작동원리
캠 기구의 구조는 다음과 같은 요소로 구성됩니다.
● 캠(Cam): 회전운동을 수행하며, 원하는 모양을 가지도록 설계됩니다.
● 팔로워(Follower): 캠의 표면을 따라 움직이며, 캠의 형상에 따라 특정한 운동 패턴을 보여줍니다.
● 프레임(Frame): 캠과 팔로워를 고정하고 지지하는 프레임 역할을 합니다.
작동 원리는 캠이 회전하면서 팔로워를 특정한 경로로 이동시키는 방식으로 이루어집니다. 캠의 형태에 따라 팔로워의 움직임이 다르게 설정되며, 원하는 운동 패턴을 정밀하게 구현할 수 있습니다.
캠 기구의 특징 및 장점
1. 높은 설계 자유도
캠 기구는 캠의 형상을 조정함으로써 다양한 운동 패턴을 구현할 수 있습니다. 회전운동, 직선운동, 왕복운동, 간헐운동, 비선형 운동 등을 필요에 따라 설계할 수 있으며, 복잡한 동작을 단순한 구조로 구현할 수 있는 장점이 있습니다. 이러한 설계의 유연성 덕분에, 특정한 요구 사항에 맞는 지능적인 메커니즘을 만들 수 있습니다.
예를 들어, 자동차 엔진의 캠샤프트는 밸브의 개폐 타이밍을 정밀하게 조정하기 위해 캠의 곡률을 정밀하게 설계합니다. 또한, 자동화 장비에서는 캠의 형상을 조정하여 특정한 위치에서 특정한 동작을 수행하도록 설정할 수 있습니다.
2. 자동화 및 정밀 제어 가능
캠 기구는 정밀한 제어가 필요한 자동화 시스템에서 필수적인 요소로 활용됩니다. 기계식 시계에서는 캠이 기어와 함께 동작하여 초침, 분침, 시침이 정확한 간격으로 움직이도록 제어합니다. 또한, 공장 자동화 설비에서는 캠 기구를 이용하여 제품의 조립 및 가공을 자동으로 수행할 수 있도록 합니다.
특히, 캠 기구는 전기적 제어 없이 기계적으로 일정한 패턴을 유지하며 동작할 수 있어 유지보수가 용이하며, 고장 위험이 적고 신뢰성이 높은 시스템을 구현할 수 있습니다. 이러한 특성은 반도체 제조, 정밀 기계 가공, 자동차 조립 라인 등에서 중요한 역할을 합니다.
3. 내구성이 높음
캠 기구는 구조적으로 간단하며, 적절한 윤활과 관리만 한다면 긴 수명을 가질 수 있습니다. 특히, 기계적 연결부가 적어 전자 장치보다 신뢰성이 높고, 열악한 환경에서도 안정적으로 동작할 수 있는 내구성을 갖추고 있습니다.
예를 들어, 자동차 엔진의 캠샤프트는 오랜 기간 동안 반복적인 동작을 수행해야 하기 때문에 내구성이 높은 소재(예: 합금강, 경화강)로 제작됩니다. 또한, 산업용 기계에서 사용되는 캠 기구도 고하중과 고속 동작을 견딜 수 있도록 설계되며, 정기적인 윤활 및 유지보수를 통해 긴 수명을 보장받을 수 있습니다.
캠 기구의 한계점 및 고려사항
1. 마모 및 유지보수 문제
캠 기구는 캠과 팔로워가 지속적으로 접촉하면서 동작하기 때문에 시간이 지나면서 마모가 발생할 수 있습니다. 특히, 높은 부하나 빠른 속도로 작동하는 경우 마모가 더욱 심해질 수 있으며, 이는 기구의 정확성을 저하시킬 수 있습니다.
✅ 고려사항
● 마찰을 줄이기 위해 고급 윤활유를 사용하고, 정기적인 유지보수를 수행해야 합니다.
● 내마모성이 높은 합금강, 세라믹 코팅, 특수 열처리된 재료를 사용하여 내구성을 향상시킬 수 있습니다.
● 캠과 팔로워 간의 접촉면적을 최적화하여 마찰력을 최소화하는 설계가 필요합니다.
2. 설계 및 제작의 복잡성
캠 기구는 특정한 운동 패턴을 정밀하게 구현해야 하므로, 설계 단계에서 매우 정교한 계산과 가공이 필요합니다. 특히, 캠의 형상을 잘못 설계하면 기대한 운동을 구현하지 못하거나, 부드럽지 않은 움직임이 발생할 수 있습니다.
✅ 고려사항
● 캠의 곡률과 팔로워의 운동 경로를 해석하기 위해 CAE(Computer-Aided Engineering) 시뮬레이션을 활용하는 것이 효과적입니다.
● 고정밀 CNC 가공 또는 3D 프린팅 기술을 활용한 시제품 제작을 통해 설계의 타당성을 미리 검토할 수 있습니다.
● 제작 오차를 줄이기 위해 고정밀 측정 장비를 활용하여 품질 관리를 철저히 해야 합니다.
CAE(Computer-Aided Engineering) 시뮬레이션이란?
CAE는 컴퓨터를 이용하여 제품의 설계, 분석 및 최적화를 수행하는 공학적 시뮬레이션 기술을 의미합니다. 기계, 전자, 자동차, 항공우주, 건설 및 제조업 등 다양한 산업 분야에서 사용되며, 복잡한 물리적 현상을 해석하고 설계의 성능을 검증하는 데 중요한 역할을 합니다.
CAE는 주로 유한요소해석(FEM, Finite Element Method) 및 유한체적법(FVM, Finite Volume Method) 등의 수학적 방법을 기반으로 제품의 응력, 열, 유동, 동역학적 특성을 분석합니다.
3. 속도 변화를 고려한 설계 필요
캠 기구는 팔로워가 일정한 속도로 움직이지 않고, 캠의 곡률에 따라 속도가 변할 수 있습니다. 이로 인해 급격한 가속 및 감속이 발생하면 기계에 충격을 줄 수 있으며, 이는 수명을 단축시킬 수 있습니다.
✅ 고려사항
● 캠의 곡률을 점진적으로 변화시켜서 팔로워의 가속 및 감속이 부드럽게 이루어지도록 해야 합니다.
● 속도 변화를 최소화하기 위해 베지어 곡선(Bezier Curve) 또는 스플라인(Spline) 곡선을 적용하여 설계할 수 있습니다.
● 캠 기구의 재료와 윤활 상태를 고려하여 마찰 저항을 최소화해야 합니다.
4. 부하에 따른 성능 변화
캠 기구는 부하가 증가할 경우 출력 운동의 정확도가 떨어질 가능성이 있습니다. 특히, 하중이 일정하지 않거나 순간적으로 과부하가 걸릴 경우, 팔로워가 캠을 따라 원활하게 이동하지 못할 수 있습니다.
✅ 고려사항
● 부하 변화가 큰 환경에서는 유압식 또는 공압식 보조 장치를 추가하여 부드러운 동작을 유지할 수 있도록 설계해야 합니다.
● 캠과 팔로워 사이의 접촉 압력을 일정하게 유지하기 위해 스프링 또는 가이드 롤러를 적절히 활용하는 것이 중요합니다.
● 무거운 부하를 지탱할 수 있도록 고강도 재료를 사용하고, 적절한 윤활 시스템을 갖추는 것이 필요합니다.
5. 소음과 진동 문제
고속 회전하는 캠 기구의 경우 팔로워가 캠의 표면을 따라 급격한 운동 변화가 있을 경우 충격으로 인한 소음과 진동이 발생할 가능성이 높으며, 이는 기계의 내구성을 저하시킬 수 있습니다.
✅ 고려사항
● 캠의 곡률을 부드럽게 설계하여 급격한 운동 변화가 발생하지 않도록 해야 합니다.
● 캠과 팔로워 간의 충격으로 인한 진동을 완화하기 위해 댐퍼(damper) 또는 스프링을 적용할 수 있습니다.
● 캠 기구의 설치 시 방진 패드 및 방음재를 사용하여 소음을 줄일 수 있습니다.
6. 크기 및 공간 제약
캠 기구는 특정한 운동을 구현하기 위해 캠과 팔로워의 크기 및 배열을 고려해야 하므로, 공간 활용이 중요한 요소가 됩니다. 특히, 소형 기계에서는 캠 기구의 크기를 최소화해야 하는 어려움이 존재할 수 있습니다.
✅ 고려사항
● 소형 기계에서는 마이크로 캠 기구를 적용하고, 초정밀 가공 기술을 활용하여 작은 공간에서도 효율적으로 작동할 수 있도록 해야 합니다.
● 캠 기구의 배치를 최적화하여 기계 내부 공간을 최대한 활용할 수 있도록 설계해야 합니다.
● 캠의 모양을 보다 콤팩트하게 설계하거나, 복합적인 구조(다층 캠 등)를 적용하여 공간 활용도를 높일 수 있습니다.
캠 기구의 응용 분야
캠과 팔로워의 접촉에 의해서 운동을 하므로, 좁은 공간에서 기어나 링크 등을 통해 쉽게 구현할 수 없는 운동을 만들 때 주로 응용됩니다.
1. 자동차 엔진
자동차 엔진에서 캠 기구는 캠샤프트(Camshaft) 형태로 활용되며, 엔진의 흡기 및 배기 밸브 개폐 타이밍을 제어하는 핵심 역할을 합니다.
● 캠샤프트는 크랭크샤프트와 연결되어 회전하면서 밸브를 규칙적으로 열고 닫도록 조절합니다.
● 밸브 타이밍을 최적화하여 연료 효율성과 엔진 성능을 향상시키는 데 기여합니다.
🚗 적용 사례
자동차, 오토바이, 선박 및 항공기 엔진
고성능 스포츠카의 가변 밸브 타이밍 시스템
2. 공작 기계 및 자동화 장비
공작 기계 및 자동화 장비에서는 캠 기구가 정밀한 위치 조정과 기계적 반복 동작을 수행하는 데 사용됩니다.
● CNC(Computer Numerical Control) 공작 기계에서는 캠을 이용하여 공구 교환 메커니즘을 자동화할 수 있습니다.
● 로봇 팔의 특정 동작을 제어하거나, 기계적 방식으로 부품을 정밀하게 이동시키는 역할을 합니다.
● 생산 라인의 자동화 공정에서 캠 기구를 활용하여 일정한 간격으로 부품을 가공 또는 배치할 수 있습니다.
🛠️ 적용 사례
CNC 공작 기계의 공구 교환 시스템
산업용 로봇의 기구학적 제어
조립 공정에서 정밀한 동작을 요구하는 자동화 기계
3. 섬유 및 직조 산업
섬유 기계에서는 캠 기구가 실과 천의 움직임을 정밀하게 제어하는 역할을 합니다.
● 자동 직조기(Weaving Machine)에서는 캠을 이용하여 실을 이동시키거나 복잡한 패턴을 구현할 수 있습니다.
● 원단을 균일한 속도로 움직이도록 제어하여 정밀한 섬유 제품을 생산하는 데 기여합니다.
● 캠의 형상을 조정하면 다양한 패턴과 디자인을 구현할 수 있어 고급 직물 제조에 활용됩니다.
👕 적용 사례
자동 직조기(Weaving Loom)
편직기(Knitting Machine)
섬유 프린팅 기계
4. 포장 및 생산 자동화 시스템
포장 기계 및 생산 자동화 시스템에서는 캠 기구가 제품을 일정한 간격으로 이동시키고 포장하는 과정에서 활용됩니다.
● 컨베이어 시스템에서 제품을 규칙적인 시간 간격으로 이동시킵니다.
● 자동 포장기에서 제품을 밀봉하거나 정확히 배치하는 데 사용됩니다.
● 생산 공정에서 일정한 패턴으로 스탬핑(Stamping) 및 라벨링(Labeling)을 수행할 수 있습니다.
📦 적용 사례
자동 라벨링(Labeling) 및 포장기계
병입 공정(Bottling Process)
식품 및 의약품 포장 라인
5. 시계 및 정밀 기기
캠 기구는 기계식 시계 및 정밀 계측 장비에서 초침, 분침, 시침을 정해진 시간 간격으로 이동시키는 데 활용됩니다.
● 기계식 시계에서는 캠과 기어를 조합하여 정확한 시간 간격으로 바늘이 움직이도록 제어합니다.
● 정밀 계측 장비에서는 캠을 이용하여 측정기기의 정확성을 유지합니다.
● 실험 장비에서는 일정한 간격으로 특정 동작을 반복 수행하도록 설계될 수 있습니다.
⌚ 적용 사례
기계식 시계(MECHANICAL WATCH)
정밀 측정 장비(Metrology Equipment)
실험실 자동화 장비
6. 의료 기기
캠 기구는 의료 분야에서도 정밀한 움직임을 요구하는 장비에 활용됩니다.
● 정맥 주사 펌프(IV Pump)에서 정확한 양의 약물을 일정한 속도로 주입하는 데 사용됩니다.
● MRI 및 X-ray 장비에서 기계적 부품의 정확한 움직임을 제어하는 역할을 합니다.
● 정형외과 및 재활 기구에서 특정한 운동을 유도하는 데 활용될 수 있습니다.
🏥 적용 사례
IV 주입 펌프(Infusion Pump)
MRI, X-ray 장비의 기계적 이동 장치
정형외과 치료 장비
7 기타 산업 응용
캠 기구는 다양한 산업에서 활용될 수 있으며, 특정한 기계적 운동이 필요한 곳에서 중요한 역할을 합니다
✅ 기타 적용 사례
인쇄 산업: 인쇄기의 용지 공급 및 정렬 기구
농업 기계: 씨앗 심기 및 수확 기계에서 반복적인 동작 수행
항공 우주 산업: 비행기의 랜딩 기어 및 유압 시스템에서 캠 기구 활용
I 모형 소개
기계공학 기구학 실습용, A부터 Z까지 26종 메커니즘 모형 중 9번째는 I 모형입니다.
◎ 특성
| 구분 | 내용 |
| 이름 (별명) | I |
| No | M56-1b3 |
| 구조 | 캠 기구 (캠 & 팔로워 기구) |
| 기능 | 회전운동 <--> 직선운동 |
| 부품수 | 6개 |
◎ 특징

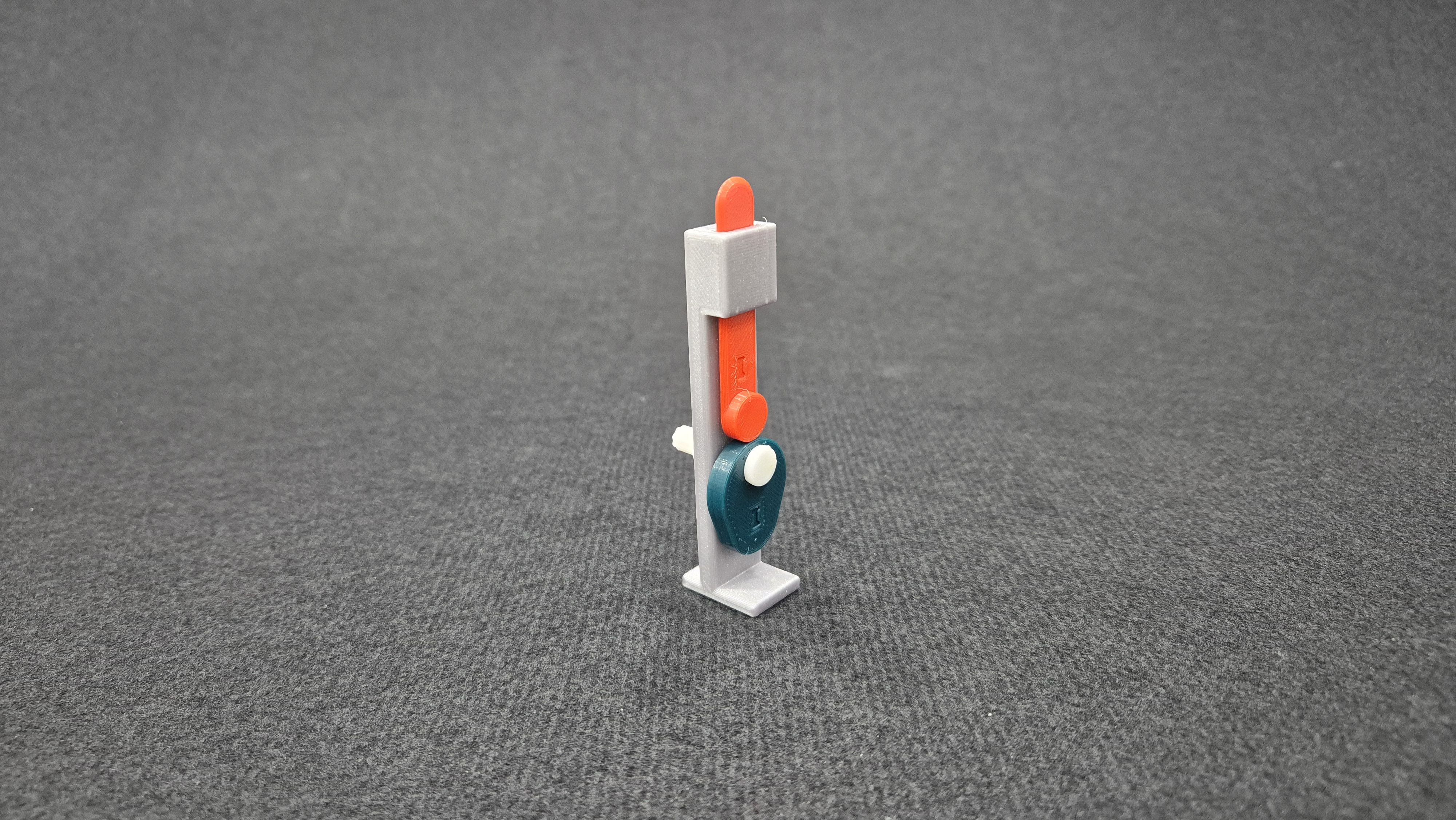

● 캠 기구 중에 평판캠 기구(Plate Cam Mechanism)를 활용한 I 모형입니다.
● 단순한 회전운동을 복잡한 운동으로 변환하는 지능적인(Intelligent) 기구의 모형입니다.
● 판의 둘레가 특수한 형상의 윤곽을 가진 평판캠에, 빨간색 팔로워가 직접 접촉한 상태에서, 평판캠의 윤곽을 따라 수직 위아래로 왕복 직선운동을 합니다. 이때의 운동 궤적이 마치 I 자를 연상시키는 직선 운동 형태를 보입니다.
● 이 모형의 경우 직접 접촉에 의한 마찰을 감소시키기 위한 롤러가 포함되지 않았습니다. 빨간색 팔로워의 끝부분에 회전하는 롤러를 추가하면 초록색 평판캠과의 마찰이 줄어들어 힘과 운동이 더욱 원활하게 전달될 수 있습니다.
● 증기의 양을 조절하거나 연료나 배기가스를 흡입 및 배기할 때, 밸브를 열고 닫는 운동이 평판캠의 특정한 윤곽을 따라 움직이게 할 수 있습니다.
◎ 작동
| 입력 | 출력 | |
| 부품 | 초록생 평판캠 | 빨간색 팔로워 |
| 운동 | 1회 시계방향 회전운동 | 1회 왕복 직선운동 |
① 초록색 평판캠이 1회 회전운동을 합니다.
② 빨간색 링크(팔로워, 종동자)는 평판캠과 접촉을 유지하면서 수직방향으로 왕복 직선운동을 합니다.
◎ 조립 및 작동영상
◎ 관련 모형
F 모형 : 평마찰차 기구
◎ 관련 영상
당근이 위아래로 움직이는 구조에 평판캠 기구를 활용했습니다.
